一、JYB50X1.4運輸絞車的用途：
JYB系列運輸絞車主要適用于煤礦井下和其它礦山在傾角小于30°的巷道牽引礦車。
絞車由電動機、卷筒裝置、工作制動器、安全制動器、離合器、深度指示裝置、底座、護罩等部件組成 。
絞車采用一級差動輪系和一級定軸輪系進行傳動，在行星輪系里采用了浮動機構。左端支承在電機上，右端支承在支架上，深度指示器的齒輪與卷筒上的內齒輪嚙合。
我廠共生產三種規格的運輸絞車，分別是JYB-40×1.25、JYB-50×1.40、JYB-60×1.25，所有規格的結構和工作原理相同。
二、JYB50X1.4運輸絞車運輸絞車技術參數：
|
項 目 |
JYB-40×1.25 |
JYB-50×1.4 |
|
|
容繩量 |
650 |
650 |
|
|
鋼絲繩直徑 |
φ22 |
φ24 |
|
|
基準層上鋼絲繩靜張力(KN) |
40 |
50 |
|
|
基準層上鋼絲繩速度(m/s) |
1.25 |
1.40 |
|
|
卷筒規格 |
φ580×600 |
φ610×600 |
|
|
電 動 機 |
型號 |
YBK2-280M-6 |
YBK2-280S-4 |
|
功率 |
55 |
75 |
|
|
電壓(V) |
380/660 660/1140 |
380/660 660/1140 |
|
|
轉速(r/min) |
980 |
980 |
|
|
隔爆型電力液壓推動器 |
BYT-180/12 |
BYT-180/12 |
|
|
附 屬 電 器 |
隔爆型真空可逆磁力啟動器 |
QBZ-120N/ 660(380) |
QBZ-120N/ 660(380) |
|
隔爆型控制按鈕 |
LA81-3A |
LA81-3A |
|
|
絞車重量 （含電機(kg) |
4620 |
4620 |
|
|
外形尺寸 （長×寬×高）（mm） |
2520×2280×2150 |
2520×2280×2150 |
|

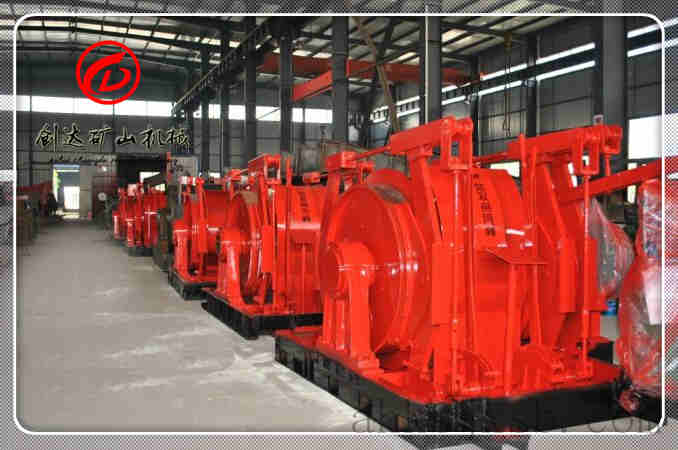

三、JYB50X1.4運輸絞車實物圖：
JYB50X1.4運輸絞車
四、JYB50X1.4運輸絞車源頭工廠聯系方式：
安徽創達礦山設備有限公司專業生產礦用調度絞車、礦用雙速多用絞車、礦用回柱絞車、礦用耙斗裝巖機、礦用運輸絞車、礦用張緊絞車等.
聯系電話：15805573999 絞車源頭工廠，真正的生產廠家！
