名稱：JH-14回柱絞車

詳細信息

一、JH-14回柱絞車的結構特點：

回柱絞車(含慢速絞車)的結構特點:
(1)傳動系統都有一級減速比很大的蝸輪蝸桿傳動，皆具備自鎖功能，不會發生下故重物拉動滾筒旋轉情況。
(2)總傳動比大(i=150~230)，能在電動機功率較小時，獲得較大的牽引力。
(3)具有整體結構，便于移動和安裝，甚至可以用回柱絞車牽引力來牽引絞車移動。
(4)有的在電動機聯軸器上裝有手動制動閘，有的在蝸輪減速器輸出軸上裝有活動齒輪和錐形摩擦制動器，使回柱絞車可以按信號準確停位，并能從滾筒上自由放繩(不受蝸桿傳動自鎖影響)，且可控制放繩速度，防止松繩和亂繩。
(5)電氣控制裝置較簡單，皆具備隔爆性能，可用于有瓦斯、煤塵的環境場所。

二、JH-14回柱絞車技術參數：

型號 參數		JH-14
鋼絲繩平均靜張力（KN）		140
鋼絲繩平均繩速（m/s）		0.115
卷筒	直徑×寬度	Φ380×310
卷筒	容繩量	130
鋼絲繩	直徑	21.5
	結構	繩6×19
	公稱抗拉強度（MPa）	1550
隔爆型電動機	型號	YBK₂-200L₂-6
	功率（kW）	18.5
	電壓（V）	380/660
	轉速（r/min）	970
傳動比		188
外型尺寸：長×寬×高		1955×680×815
絞車重量（包括電機）（kg）		1350
配套電氣用戶自備	隔爆磁力起動器	QEZ-80/660（380）
配套電氣用戶自備	隔爆控制按鈕	BZA-5/127-3

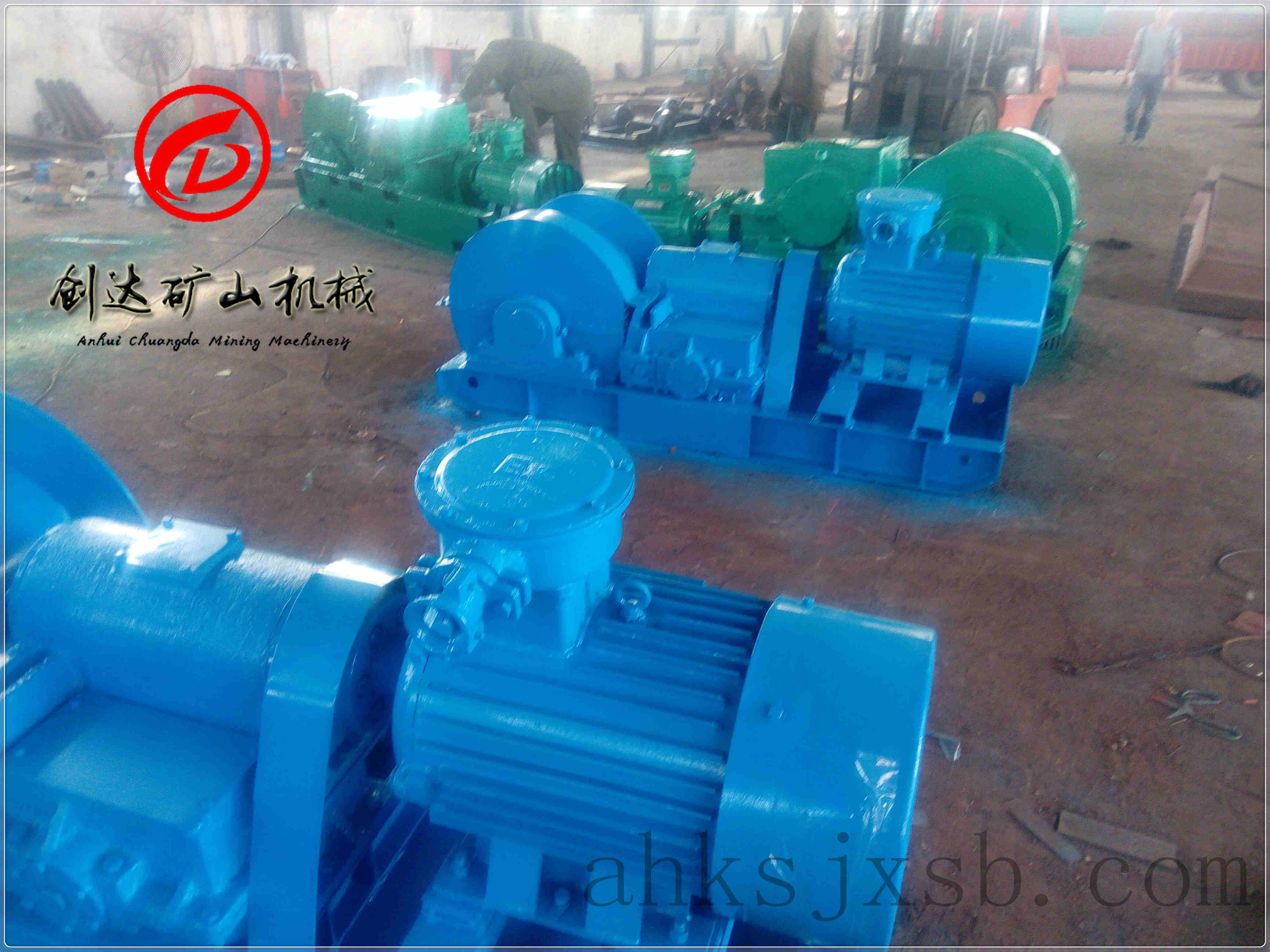

二、JH-14回柱絞車實物圖：

JH-14回柱絞車

四、JH-14回柱絞車源頭工廠聯系方式：

安徽創達礦山設備有限公司專業生產礦用調度絞車、礦用雙速多用絞車、礦用回柱絞車、礦用耙斗裝巖機、礦用運輸絞車、礦用張緊絞車等.

聯系電話：15805573999 絞車源頭工廠，真正的生產廠家！
